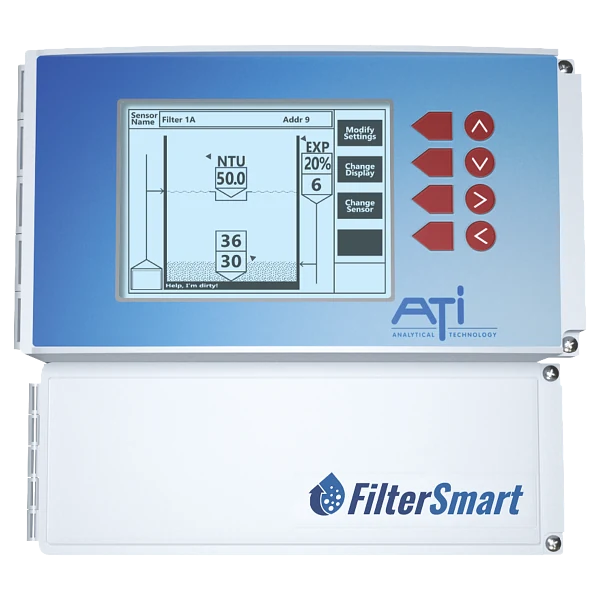

Monitoreo continuo del retrolavado en filtros de gravedad
El Badger Meter FilterSmart™ es una aplicación del analizador de nivel de interfase EchoSmart™ dedicada a los filtros de gravedad. Combinando la detección de nivel por ultrasonidos bajo el agua con la medición de la turbidez, vigila el retrolavado las 24 horas y entrega un perfil preciso de cada lavado.
Lo que Badger Meter publica del FilterSmart™.
| Modelo | Badger Meter FilterSmart™ (retrolavado) |
|---|---|
| Tipo | Monitor de retrolavado para filtros de gravedad; aplicación del analizador EchoSmart™ |
| Parámetros | Nivel del medio, expansión del medio en unidades de ingeniería y como porcentaje del medio expandible, y turbidez del retrolavado |
| Turbidez | De 0.0 a 50.0 NTU, con turbidímetro de luz dispersada integrado en el sensor |
| Principio | El sensor genera una onda ultrasónica que atraviesa el agua sobre el medio y se refleja; con velocidades conocidas, el tiempo transcurrido se convierte en nivel y expansión del medio |
| Sensor | Transductor piezoeléctrico controlado por microprocesador, diseñado para operar sumergido en el líquido de proceso |
| Controlador | Opera de 1 a 16 sensores en red cableada o inalámbrica; la red está integrada y no requiere integración de software por parte del cliente |
| Fuente de alimentación | Alimenta el sensor y actúa como concentrador de comunicaciones analógicas, digitales y RF inalámbricas |
| Instalación | Controlador y fuente aptos para interior y exterior |
| Ubicación | En la parte superior del filtro de gravedad, justo debajo de la parte superior de la cubeta de lavado |
| Operación | Durante el retrolavado, el sensor ultrasónico rastrea la elevación del medio mientras el de turbidez mide la calidad del agua de lavado |
| Salidas | Modbus RTU desde el controlador; dos salidas de 4-20 mA por conexión de sensor, una dedicada a turbidez y otra configurable a nivel del medio, expansión o porcentaje de expansión |
| Configuración | Modular: admite varios sensores |
| Mantenimiento | Se recomienda inspeccionar los sensores con frecuencia los primeros 6 meses para fijar el régimen de limpieza |
| Soporte | INGFRAMEX en México y LATAM |
¿Necesitas precisión, consumo eléctrico o los límites mecánicos y de presión para filtros a presión? No vienen en la hoja técnica: los solicitamos por ti para tu aplicación concreta.
Un retrolavado mal ajustado se paga caro. Según el fabricante, el FilterSmart™:
Aplicaciones que indica la hoja técnica:
Comparte plataforma con el EchoSmart™, el analizador de manto de lodos: si necesitas vigilar el clarificador además del filtro, son la misma familia técnica.
No solo entregamos el equipo. Somos tu equipo técnico en México.
El FilterSmart™ opera en:
